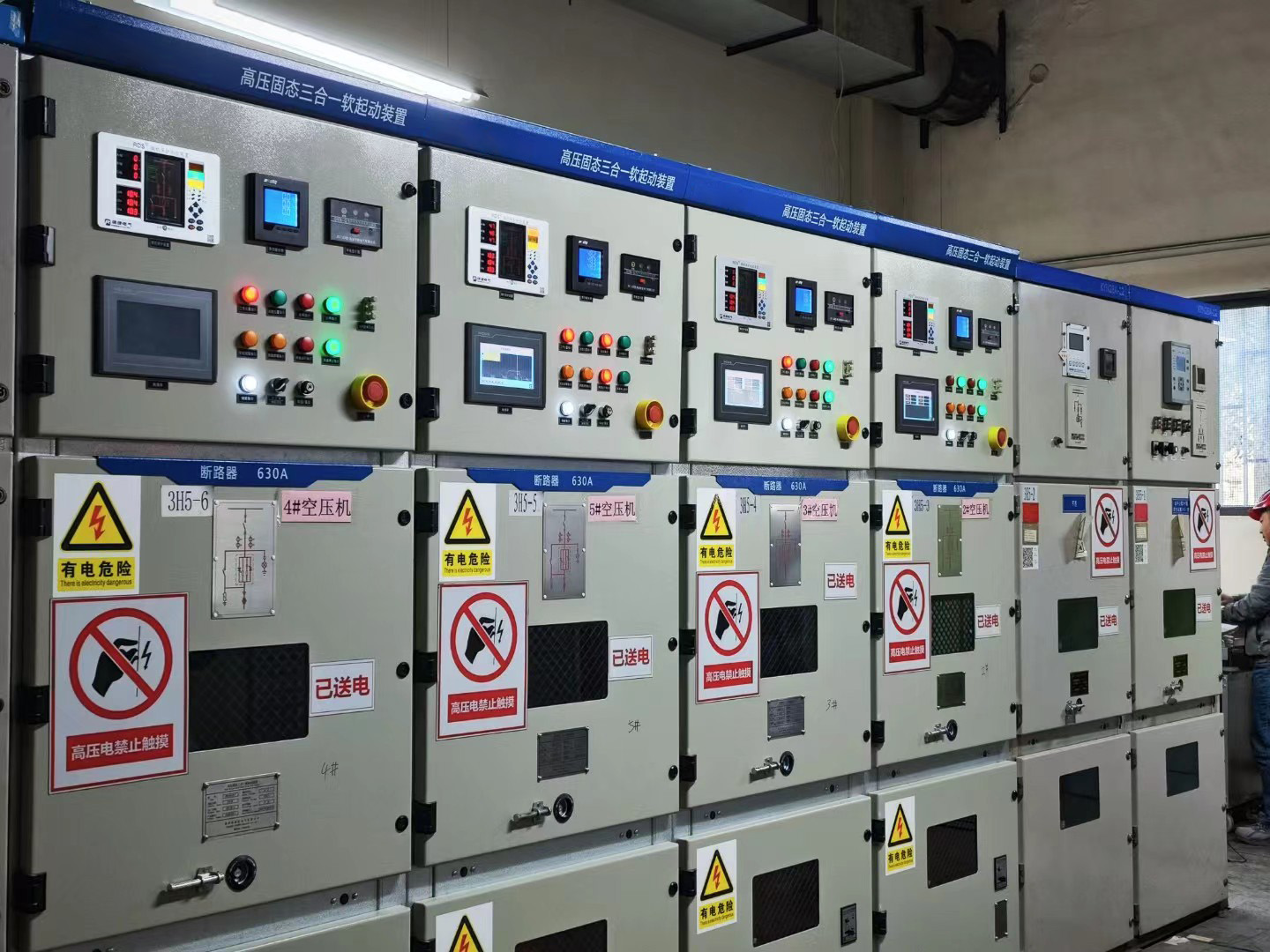

固態軟起三合一裝置
技術領域
傳統中高壓電動機智能固態軟起動裝置（以下簡稱軟起動裝置）是采用高質量串并聯用晶閘管，無級控制輸出電壓，是電動機平穩地起動和停止。傳統的軟起動裝置需在前端配置專用高開柜來控制軟起動柜，此次實用型的軟起動裝置集開關柜、運行旁路柜和軟起動裝置于一體，使裝置同時具有開關柜和軟起柜的功能。設備同時具有保護功能齊全，軟起起動方式多樣化，軟停自由停車操作簡單等特點。
使用條件
◆ 海拔不超過1000m；
◆ 周圍環境溫度為－10～＋50℃；
◆ 周圍空氣相對濕度不大于95％（＋20℃）；
◆ 與垂直平面的安裝傾斜度不超過5°；
◆ 無火災、爆炸危險，無化學腐蝕及劇烈振動
技術參數
主要技術參數 | |
負載要求 | 三相中壓鼠籠式異步電機，同步電機 |
額定電壓 | 3-15KV，電壓波動范圍為額定電壓的+10%～15％ |
額定頻率 | 50Hz±2Hz |
控制電源 | 110VAC至130VAC（+10%/-15%） |
220VAC至240VAC（+10%/-15%） | |
起動頻次 | 1-5次（每小時）每?jī)纱伍g隔時間不小于10分鐘 |
冷卻方式 | 自然冷卻 |
防護等級 | IP40 |
背景技術
中高壓電動機智能固態軟起動通常需要與配有真空斷路器的高壓進線柜使用，即一臺高壓開關柜控制一臺軟起動裝置。
在實際使用中需要至少兩臺柜子，占地空間大（需要兩臺柜體），安裝不方便，且高開柜不能作其它用途。
發明內容
本次發明的內容就是針對以上兩臺柜體占地空間大的問題而提供一臺同時具備高壓進線柜、運行旁路柜功能的軟起動裝置，三合一的一體化設計，體積小。一臺柜體中包含進線斷路器和旁路斷路器，無需配置運行柜和開關柜，節約空間20%-40%。一機多用，安裝方便，使用方便。
具體實施步驟為：該裝置串聯在三相交流電源與三相交流異步（或同步）電動機輸入端之間，接通電源后，QF1吸合，通過主控單元控制驅動電路調節三相獨立的反并聯可控硅SCR閥組的相角來改變?nèi)嚯妱?dòng)機交流輸入電壓和電流，從而慢慢的增加電機轉矩達到恒流起動或按一定斜率曲線變化起動和停車的目的。當起動完成后， QF1斷開，旁路斷路器QF2自動吸合，電動機投入電網運行。該裝置本身具備過載、缺相、運行過流等故障保護功能，同時還具備開關柜類設備所具有的通斷、控制或保護等功能。
三合一柜體一次圖為：
